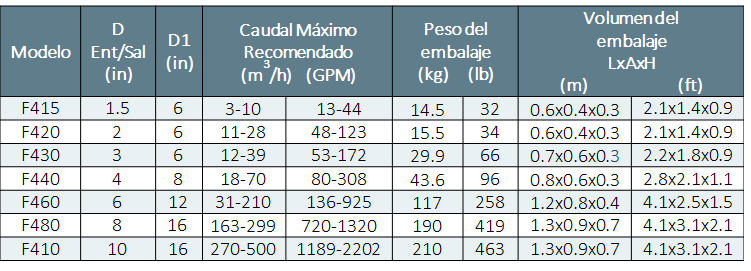

Datos técnicos

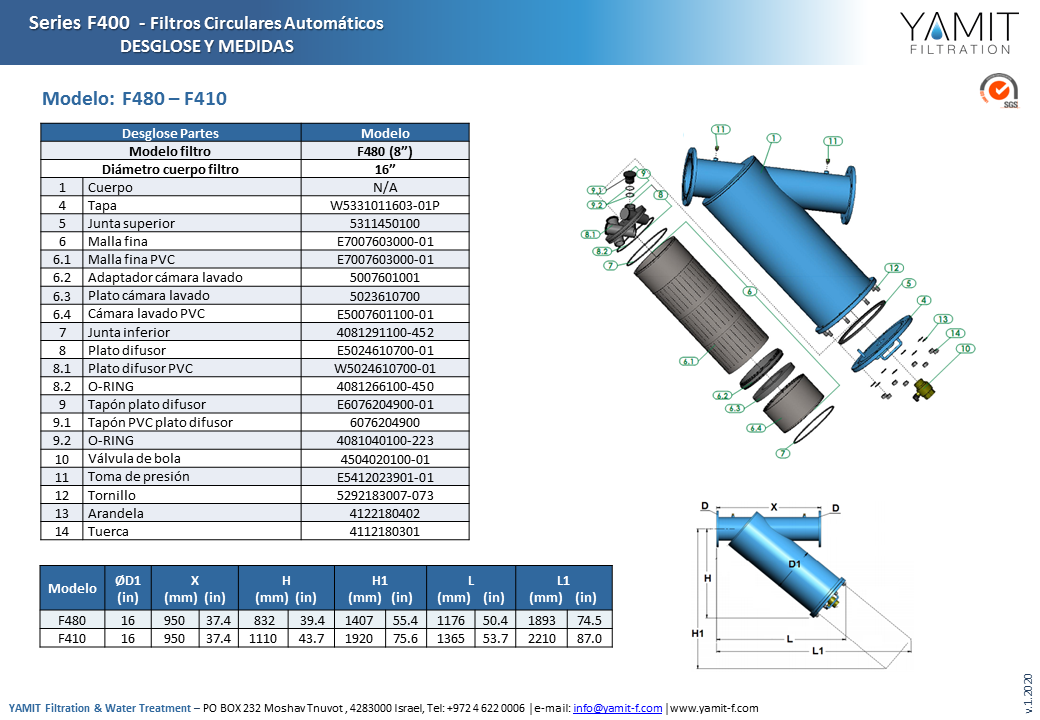

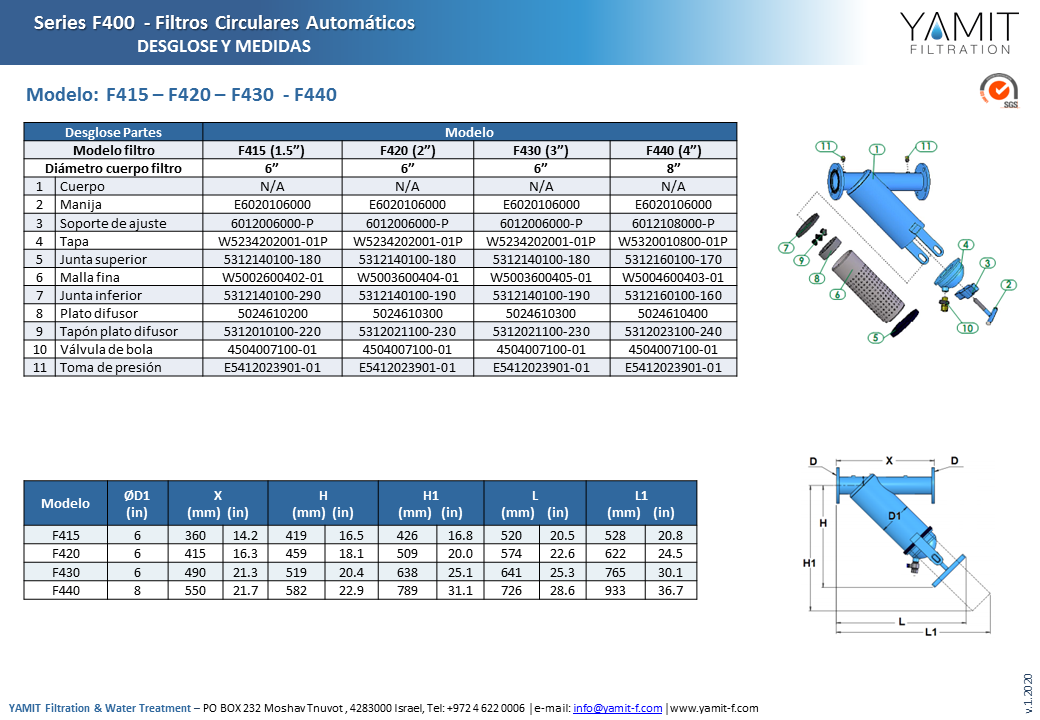

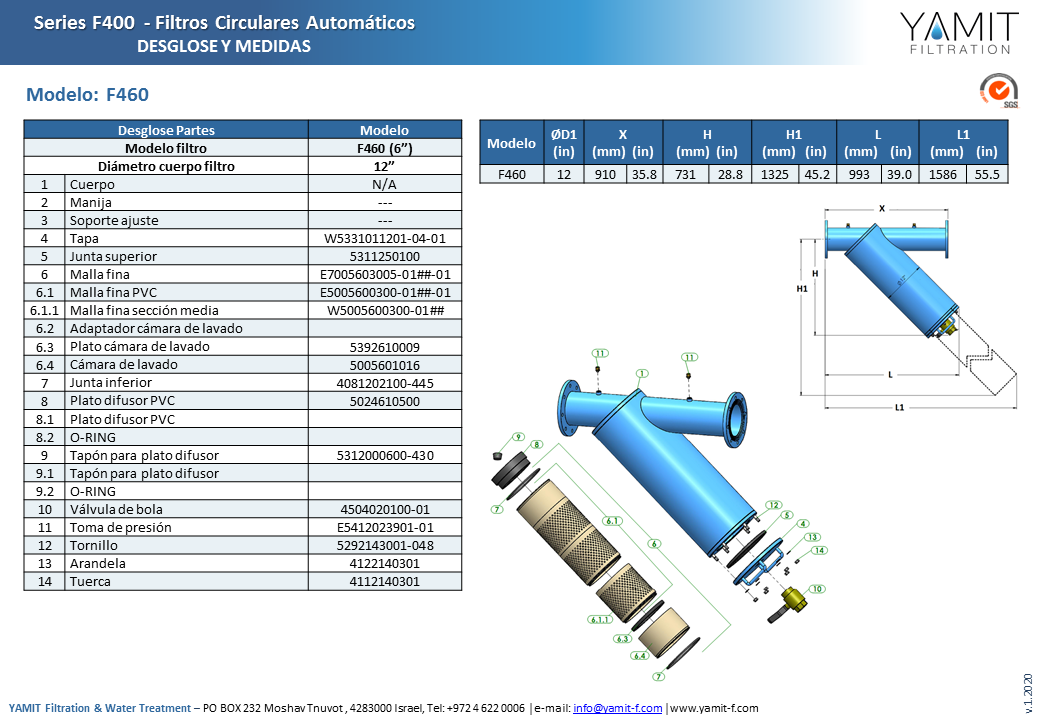

Despiece y Dibujo
Media
F-400 Filtros Manuales
Aplicación: Filtros de control o filtros principales con entrada/salida en un eje de 180º
Características estándar:
- Elemento filtrante: malla de acero inoxidable AISI 316 reforzada sobre un cilindro perforado de PVC.
- Grado de filtración disponible: desde 120 micras
- Cuerpo del filtro y conexiones: acero al carbono ST37.2
- Pre-tratamiento: chorro de arena hasta nivel de Sa 2.5
- Revestimiento interior y exterior: recubrimiento en polvo epoxi-poliéster polimerizado en horno 150-200 micras.
- Conexiones disponibles: VIC, Rosca (hembra), Brida
- Presión máxima: 10 bar (145 psi)
- Presión máxima de trabajo recomendada: hasta 8 bares (116 psi).
- Disponibilidad de la automatización de la válvula de drenaje: programación por tiempo
Funcionamiento:
El agua entra en el filtro a través de una placa con cuatro o seis (4 ó 6) agujeros angulares y dirige el caudal de forma circular a lo largo del cilindro del filtro. El agua fluye a través de las aperturas de la malla del cilindro mientras que las partículas sólidas se recogen en la sección inferior del filtro. Estas partículas se pueden eliminar fácilmente abriendo la válvula de drenaje durante un corto periodo de tiempo.
Los filtros se suministran con cuatro tapones , lo que permite al usuario ajustar el número de orificios para el caudal diseñado.
